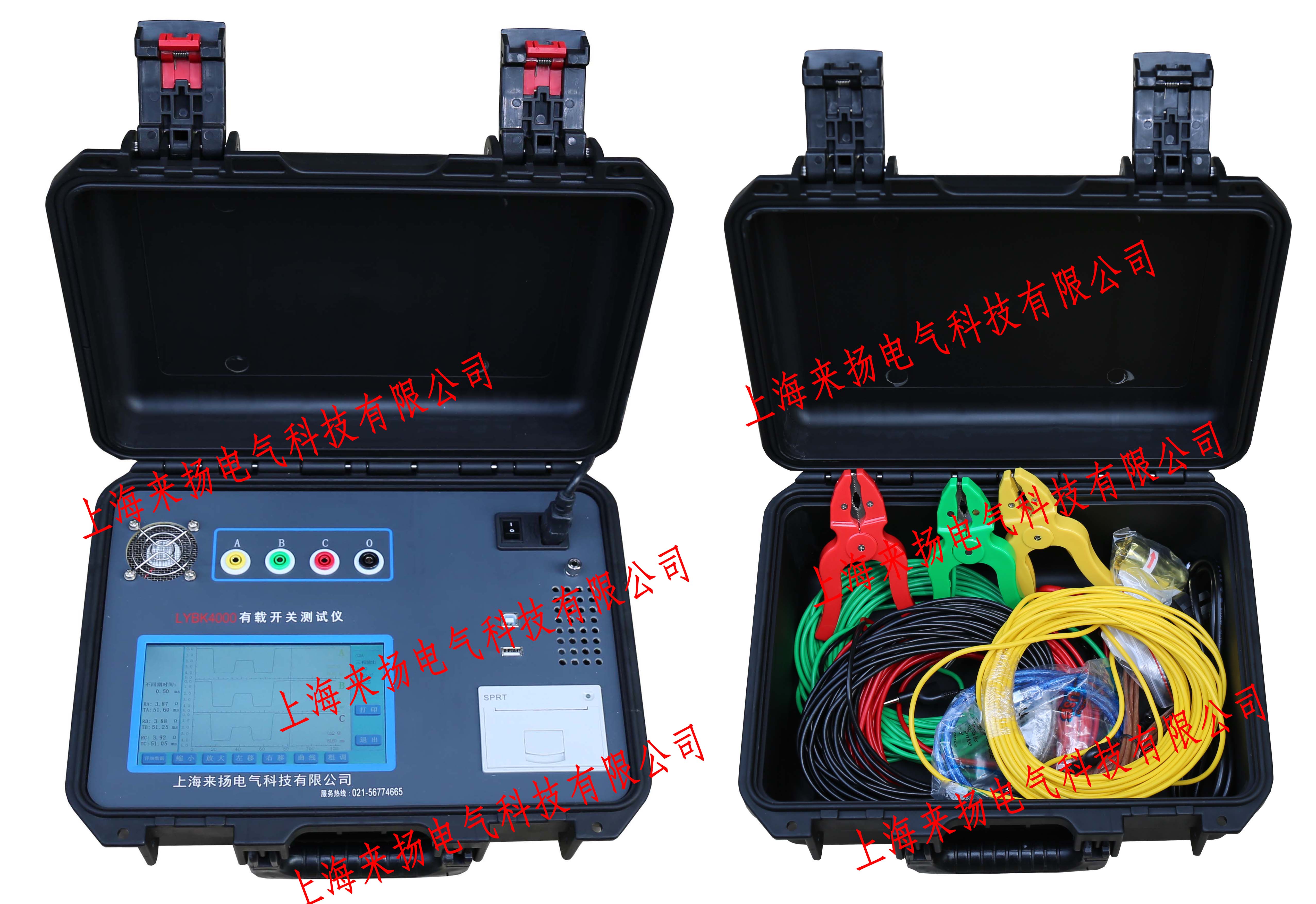

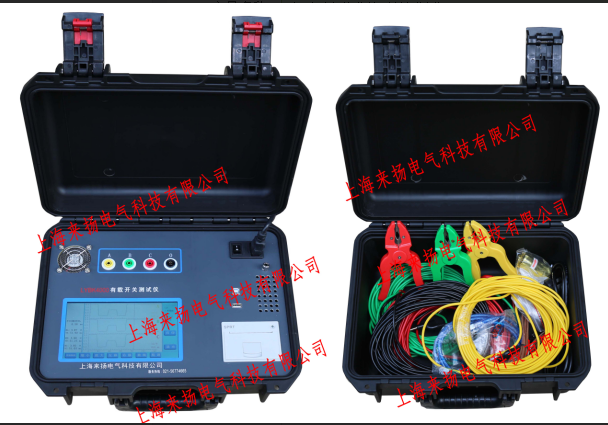

一、產品概述（LYBK4000電力每日要聞“變壓器有載分接開關測試儀"技術先進,價格合理）

有載分接開關是與變壓器回路連接單獨的運動部件，因此有載分接開關的檢測，越來越引起重視。在《電力設備交接和預防性試驗規程》中，要求檢查有載分接開關的動作順序，測量切換時間等。該儀器主要用于測量變壓器有載分接開關的過渡波形、過渡時間、各瞬間過渡電阻值、三相同期性等。

該儀器智能化程度高，全部中文菜單提示，操作簡單。儀器體積小，重量輕，抗干擾能力強，大大減輕了現場工作人員的勞動強度，是發供電單位，變壓器制造行業保障生產，提高產品質量的理想儀器。

二、功能特點（LYBK4000電力每日要聞“變壓器有載分接開關測試儀"技術先進,價格合理）

★儀器輸出電流大，重量輕；

★測試YO、Y、△型變壓器,阻值不用換算直接顯示；

★可帶繞組、不帶繞組測量；

★波形顯示根據采樣值自動調整電阻、時間值幅值

★具有完善的保護電路，可靠性強；

★7寸的大液晶顯示，便于現場操作；

★內置大容量鋰電池（選配）；

★內部可以自動保存500組數據，可外接大容量優盤。

三、技術參數（LYBK4000電力每日要聞“變壓器有載分接開關測試儀"技術先進,價格合理）

★輸出電流：1.0A、0.5A、0.2A

★測量范圍：

過渡電阻：2Ω～20Ω(1.0A)

5Ω～40Ω(0.5A)

20Ω～100Ω(0.2A)

過渡時間：0～320ms

★開路電壓：24V

★測量精度：

過渡電阻：±(5%讀數±0.1Ω)

過渡時間：±(0.1%讀數±0.2ms)

★采樣速率：20kHz

★存儲方式：本機存儲       U盤存儲

★外形尺寸：340mm×245mm×210mm

★儀器重量：7kg

四、使用條件（LYBK4000電力每日要聞“變壓器有載分接開關測試儀"技術先進,價格合理）

★環境溫度：-10℃～50℃

★環境濕度：≤85%RH

★工作電源：AC220V±10%

★電源頻率：50±1Hz

五、面板介紹（LYBK4000電力每日要聞“變壓器有載分接開關測試儀"技術先進,價格合理）



1、風  扇：排風口。

2、A、B、C、N 分別對應變壓器的A、B、C、N。

3、AC220V：整機電源輸入口，帶有交流插座，保險倉和開關。

4、接地柱：為整機外殼接地用，屬保護地。

5、散熱孔。

6、232串口

7、USB口

8、打印機：高速打印機，打印測試結果。

9、顯示器：7吋高亮液晶顯示屏。

六、操作說明

操作時需注意事項：

★使用前，儀器的接地端子必須接好地線。

★測試過程中，不允許拆除測試線。

★帶繞組測試時，變壓器的非測試端應三相短路接地。

★對于長時間未動的有載開關，測試前應多次轉換開關，磨除觸頭表面的氧化層及雜質。

（1）帶繞組測試方法

1．拆去被測變壓器的三側引線，將非測試端（通常為中壓側、低壓側）分別三相短路接地。將測試鉗黃、綠、紅、黑依次夾到被測變壓器的調壓側（通常為高壓側）套管的A、B、C三相和中性點上，然后將測試線另一端黃、綠、紅、黑線分別接在儀器的A、B、C、N端子上。下圖為不同類型變壓器接線方式：





2．確認以上接線無誤后，開機，儀器自檢后進入設置界面，如下圖：

★名    稱：試品名稱（較長可輸入16個漢字）

★換擋方向：設置向上換擋，還是向下換擋

★測量相數：設置單相測量、三相測量

★接線類型：設置YO型、Y型、△型

★充電電流：選擇1.0A、0.5A、0.2A 三個電流檔位

★測量范圍：1.0A（1Ω～20Ω）

0.5A（5Ω～40Ω）

0.2A（20Ω～100Ω）

★檔    位：00-95

★觸發電阻：預判要測試的過渡電阻值，選擇合適的觸發電阻，為了測量準確盡量使觸發電阻值為過渡電阻值的1/2左右 。

★點擊相應的輸入框，修改相應的項目，設置完畢后，按“開始測試"，進入測試狀態，屏幕顯示如圖下圖：

三條曲線會根據測試數據進行變化。因為儀器對繞組和開關有一個充電的過程，所以曲線會從小到大變化，待三相曲線都穩定后，按下“開始測試"，此時可手動或電動操作機構（請在開始測量后的兩分鐘內切換開關，為了保護設備，每一次測量輸出電流持續時間是2分鐘，超過兩分鐘，自動停止輸出，并切換回參數設置界面），動作完畢后，液晶屏自動顯示出動作波形，按屏幕下方的按鈕，可以調節曲線的放大倍數、向左向右移動，方便查看波形。

按下一檔位，自動切換到下一檔位，按“開始測量"，開始新的測試；

存儲：將數據存儲到內存中。

打?。捍蛴y試數據波形。

（2）無繞組測試方法

將測試線黃、綠、紅測試鉗分別接到調壓開關X1（A1）、Y1（B1）、Z1（C1）上，并用短路線分別接到對應的X2（A2）、Y2（B2）、Z2（C2）上，黑色測試鉗接到中性點上，其余操作步驟同有繞組測試步驟相同。帶繞組測試與不帶繞組測試相比較，前者的動作時間長，約3-7 ms。

例如：無繞組測試4分接到5分接的開關動作波形的接線方法（見圖6.5）





注意：A、B、C三相動觸頭短接后接到儀器的中性點接線端子上

（3）調壓側繞組Y型接線中性點沒有引出的變壓器的測試方法

這種結構的試品在不吊芯情況下，中性點無法引出，只好每兩相一測試，例如測A、B兩相，接線方法如圖6.6所示，把C相當作中性點， 操作步驟和帶繞組測試方法相同，只是在液晶屏上一次只顯示兩組波形和數據，數據的分析和有中性點引出的變壓器的分析方法相同，只是過渡電阻值需要換算：設測量值為R’，實際值為R，則兩相測量時R＝1/3R’（如單相測量時則R＝1/2R’）。待A、B相測完以后，可以再把A相當作中性點，測量B、C相，或者把B相當作中性點，測量A、C相。其接線方法和數據分析均相同。

（4）調壓側繞組Δ型接線的變壓器的測試方法：

測試接線方法同圖6.6，操作步驟和數據的分析和其它變壓器測試方法一樣，只是過渡電阻值需要換算：設測量值為R’，實際值為R，則兩相測量時R＝R’，單相測量時R=2/3 R’。

 （5）、數據查詢界面

按“數據查詢"按鈕，進入數據查詢界面，如下圖：



 按“顯示波形"顯示波形數據，和測量界面一致，請參考測量波形界面。

（6）系統設置界面



濾波設置：設置測試波形的濾波級別，0-60，預置30；

背光設置：液晶背光；

時鐘設置：設置時間日期；

儀器簡介：儀器介紹；
